Reducer Brass Nickle Plated (BNP), (NPT to NPT Thread)

Category : Reducer

Specifications
IP Rating IP68
Certificates lECEx PRE 20.0123X
ATEX Presafe 20 ATEX 24571X
EAC RU C-IN.AA71.B.00212/20
Thread Type Metric and NPT
Protection Type Ex d, Ex e, Ex t
Material Brass Nickle Plated (BNP)
Ambient Temperature IECEx/ATEX : -55° C < Ta < +160° C EAC: -60° C < Ta < +130° C

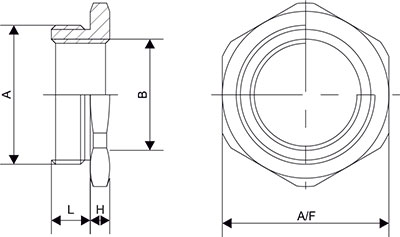

Size Chart

Order Code A B L A/F G
CEMM-EX-RD1N0N B2 (1/2''NPT to 3/8''NPT) 1/2''NPT 3/8''NPT 29 25 21
CEMM-EX-RD2N1N B2 (3/4''NPT to 1/2''NPT) 3/4''NPT 1/2''NPT 29 30 21
CEMM-EX-RD3N1N B2 (1''NPT to 1/2''NPT) 1''NPT 1/2''NPT 34 36 26
CEMM-EX-RD3N2N B2 (1''NPT to 3/4''NPT) 1''NPT 3/4''NPT 34 36 26
CEMM-EX-RD4N1N B2 (1.1/4''NPT to 1/2''NPT) 1.1/4''NPT 1/2''NPT 34 45 26
CEMM-EX-RD4N2N B2 (1.1/4''NPT to 3/4''NPT) 1.1/4''NPT 3/4''NPT 34 45 26
CEMM-EX-RD4N3N B2 (1.1/4''NPT to 1''NPT) 1.1/4''NPT 1''NPT 34 45 26
CEMM-EX-RD5N1N B2 (1.1/2''NPT to 1/2''NPT) 1.1/2''NPT 1/2''NPT 35 55 27
CEMM-EX-RD5N2N B2 (1.1/2''NPT to 3/4''NPT) 1.1/2''NPT 3/4''NPT 35 55 27
CEMM-EX-RD5N3N B2 (1.1/2''NPT to 1''NPT) 1.1/2''NPT 1''NPT 35 55 27
CEMM-EX-RD5N4N B2 (1.1/2''NPT to 1.1/4''NPT) 1.1/2''NPT 1.1/4''NPT 35 55 27
CEMM-EX-RD6N2N B2 (2''NPT to 3/4''NPT) 2''NPT 3/4''NPT 36 68 28
CEMM-EX-RD6N3N B2 (2''NPT to 1''NPT) 2''NPT 1''NPT 36 68 28
CEMM-EX-RD6N4N B2 (2''NPT to 1.1/4''NPT) 2''NPT 1.1/4''NPT 36 68 28
CEMM-EX-RD6N5N B2 (2''NPT to 1.1/2''NPT) 2''NPT 1.1/2''NPT 36 68 28
CEMM-EX-RD7N2N B2 (2.1/2''NPT to 3/4''NPT) 2.1/2''NPT 3/4''NPT 51 80 41
CEMM-EX-RD7N3N B2 (2.1/2''NPT to 1''NPT) 2.1/2''NPT 1''NPT 51 80 41
CEMM-EX-RD7N4N B2 (2.1/2''NPT to 1.1/4''NPT) 2.1/2''NPT 1.1/4''NPT 51 80 41
CEMM-EX-RD7N5N B2 (2.1/2''NPT to 1.1/2''NPT) 2.1/2''NPT 1.1/2''NPT 51 80 41
CEMM-EX-RD7N6N B2 (2.1/2''NPT to 2''NPT) 2.1/2''NPT 2''NPT 51 80 41
CEMM-EX-RD8N4N B2 (3''NPT to 1.1/4''NPT) 3''NPT 1.1/4''NPT 54 95 42
CEMM-EX-RD8N5N B2 (3''NPT to 1.1/2''NPT) 3''NPT 1.1/2''NPT 54 95 42
CEMM-EX-RD8N6N B2 (3''NPT to 2''NPT) 3''NPT 2''NPT 54 95 42
CEMM-EX-RD8N7N B2 (3''NPT to 2.1/2''NPT) 3''NPT 2.1/2''NPT 54 95 42
CEMM-EX-RD9N5N B2 (4''NPT to 1.1/2''NPT) 4''NPT 1.1/2''NPT 57 120 45
CEMM-EX-RD9N6N B2 (4''NPT to 2''NPT) 4''NPT 2''NPT 57 120 45
CEMM-EX-RD9N7N B2 (4''NPT to 2.1/2''NPT) 4''NPT 2.1/2''NPT 57 120 45
CEMM-EX-RD9N8N B2 (4''NPT to 3''NPT) 4''NPT 3''NPT 57 120 45
