Standard Polyamide Cable Glands (Metric Thread)

Category : Wiska GmbH

Specifications
Type ESKV, metric
Gland Size M 12x1,5 to M 75x1,5
Gland Material Polyamide
Thread Metric
IP Rating IP68 (5 bar 30 min) / IP69
Operating Temperature -40 °C - 100 °C
Cable Types For Flexible Cables
Finish RAL 7035(Light Grey), RAL 9005(Black), RAL 7001(Silver Grey)
Accessories Locknuts
Glow Wire Test 750 °C

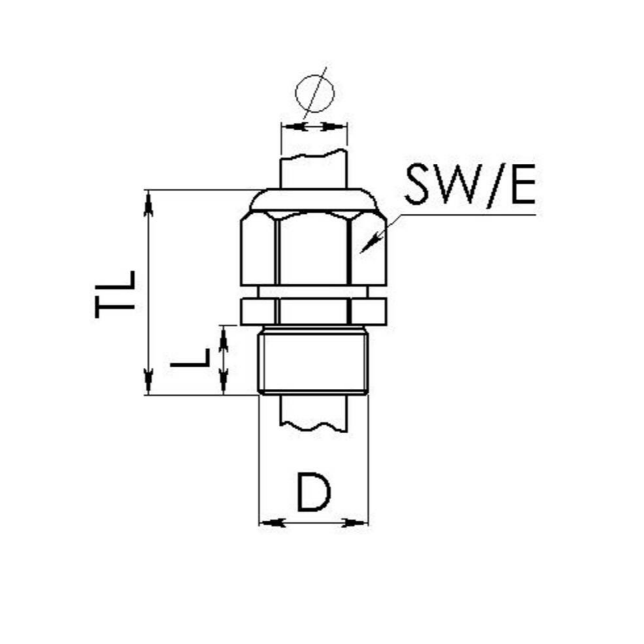

Size Chart

Order Code Color Connection Thread Thread Length (mm) Cable Dia. (mm) Key Width (SW) Total Length (mm) Standard Packing (Pcs) Data Sheet (PDF)
CEESKV 12 LG - 10066410 RAL 7035 M 12x1,5 9 mm 3 mm - 7 mm 16 mm 29 mm - 34 mm 50 View
CEESKV 16 LG - 10066411 RAL 7035 M 16x1,5 9 mm 4,5 mm - 10 mm 20 mm 31 mm - 37 mm 50 View
CEESKV 20 LG - 10066412 RAL 7035 M 20x1,5 10 mm 6 mm - 13 mm 24 mm 36 mm - 45 mm 50 View
CEESKV 25 LG - 10066413 RAL 7035 M 25x1,5 10 mm 9 mm - 17 mm 29 mm 38 mm - 47 mm 50 View
CEESKV 32 LG - 10066414 RAL 7035 M 32x1,5 12 mm 13 mm - 21 mm 36 mm 42 mm - 51 mm 25 View
CEESKV 40 LG - 10066415 RAL 7035 M 40x1,5 12 mm 16 mm - 28 mm 46 mm 52 mm - 65 mm 10 View
CEESKV 50 LG -10066416 RAL 7035 M 50x1,5 14 mm 21 mm - 35 mm 55 mm 59 mm - 72 mm 4 View
CEESKV 63 LG - 10066417 RAL 7035 M 63x1,5 15 mm 34 mm - 48 mm 68 mm 64 mm - 78 mm 3 View
CEESKV 75 LG - 10112775 RAL 7035 M 75x1,5 18 mm 48 mm - 62 mm 85 mm 75 mm - 86 mm 1 View
CEESKV 12 BK - 10066120 RAL 9005 M 12x1,5 9 mm 3 mm - 7 mm 16 mm 29 mm - 34 mm 50 View
CEESKV 16 BK - 10066121 RAL 9005 M 16x1,5 9 mm 4,5 mm - 10 mm 20 mm "31 mm - 37 mm " 50 View
CEESKV 20 BK - 10066122 RAL 9005 M 20x1,5 10 mm 6 mm - 13 mm 24 mm 36 mm - 45 mm 50 View
CEESKV 25 BK - 10066123 RAL 9005 M 25x1,5 10 mm 9 mm - 17 mm 29 mm 38 mm - 47 mm 50 View
CEESKV 32 BK - 10066124 RAL 9005 M 32x1,5 12 mm 13 mm - 21 mm 36 mm 42 mm - 51 mm 25 View
CEESKV 40 BK - 10066125 RAL 9005 M 40x1,5 12 mm 16 mm - 28 mm 46 mm 52 mm - 65 mm 10 View
CEESKV 50 BK - 10066126 RAL 9005 M 50x1,5 14 mm 21 mm - 35 mm 55 mm 59 mm - 72 mm 4 View
CEESKV 63 BK - 10066127 RAL 9005 M 63x1,5 15 mm 34 mm - 48 mm 68 mm 64 mm - 78 mm 3 View
CEESKV 75 BK - 10112776 RAL 9005 M 75x1,5 18 mm 34 mm - 48 mm 85 mm 75 mm - 86 mm 1 View
