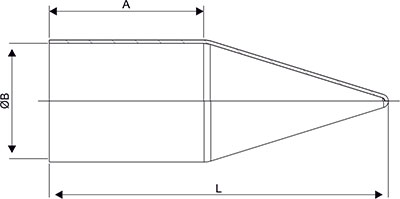

Shroud Type For Cable Gland

product
IP Rating IP68
Certificates lECEx PRE 20.0123X
ATEX Presafe 20 ATEX 24571X
EAC RU C-IN.AA71.B.00212/20
Thread Type Metric and NPT
Protection Type Ex d, Ex e, Ex t
Material Brass (CuZn39Pb3), Stainless Steel (SS304/SS316L)
Ambient Temperature : IECEx/ATEX : -55° C < Ta < +160° C EAC: -60° C < Ta < +130° C)

METRIC TO METRIC EX-PROOF REDUCER

ORDER CODE GLAND SIZE(PG) METRIC STANDARD THREAD LENGTH THREAD LENGTH CABLE DIA. RANGE 'A' (mm) CABLE DIA. RANGE 'B' (mm) ARMOUR RANGE STEPPED CONE (W) A/F A/C
  'E' (METRIC) NPT 'E' (NPT) MIN MAX MIN MAX MIN MAX MIN MIN
MM-E1W-20S16H B2 20S16H M16 10 3/8″ 20 3.2 8.6 6.2 13.1 0.8 1.25 24.5 27
MM-E1W-20SH B2 20SH M20 10 1/2″ 20 6.2 11.5 9.6 15.9 0.8 1.25 24.5 27
MM-E1W-20H B2 20H M20 10 1/2″ 20 8 13.9 12.5 20.9 0.8 1.25 31 34
MM-E1W-25SH B2 25SH M25 10 3/4″ 20 11.2 19.9 14 22 1.25 1.6 38 42
MM-E1W-25H B2 25H M25 10 3/4″ 20 11.2 19.9 18.3 26 1.25 1.6 38 42
MM-E1W-32H B2 32H M32 10 1″ 22 17.1 26.3 23.7 33.9 1.6 2 46 51
MM-E1W-40H B2 40H M40 15 11/4″ 22 22.1 32.1 28 40.3 1.6 2 55 60
MM-E1W-50SH B2 50H M50 15 11/4″ 22 29.5 38.1 35.2 46.7 2 2.5 60 66.5
MM-E1W-50H B2 50H M50 15 2″ 22 35.6 44 40.5 53 2 2.5 70 78
MM-E1W-6SH B2 63SH M63 15 2″ 29 40.1 49.9 45.6 59.4 2 2.5 75 83
MM-E1W-63H B2 63H M63 15 21/2″ 29 47.2 56 54.6 65.8 2 2.5 80 89
MM-E1W-75SH B2 75SH M75 15 21/2″ 34 58.8 61.9 59 72 2 2.5 91 98.5
MM-E1W-75H B2 75H M75 15 3″ 34 59.1 68 66.7 78.5 2.5 3 99 109
MM-E1W-90H B2 90H M90 20 31.2″ 44 66.6 80 76.2 90.4 3.15 4 114 124
MM-E1W-100H B2 100H M100 20 4″ 44 76 91 86.1 101.5 3.15 4 123 138
